Dnešní díl naší školy kreslení by měl odhalit, jakým způsobem postupujeme při kreslení osově symetrických prvků a je vcelku jedno, zda podle osy svislé či vodorovné nebo dle obou. Postup bude shodný – nakreslíme si půlku (u objektů symetrických podle obou os čtvrtinu) požadovaného objektu a ten potom ozrcadlíme.

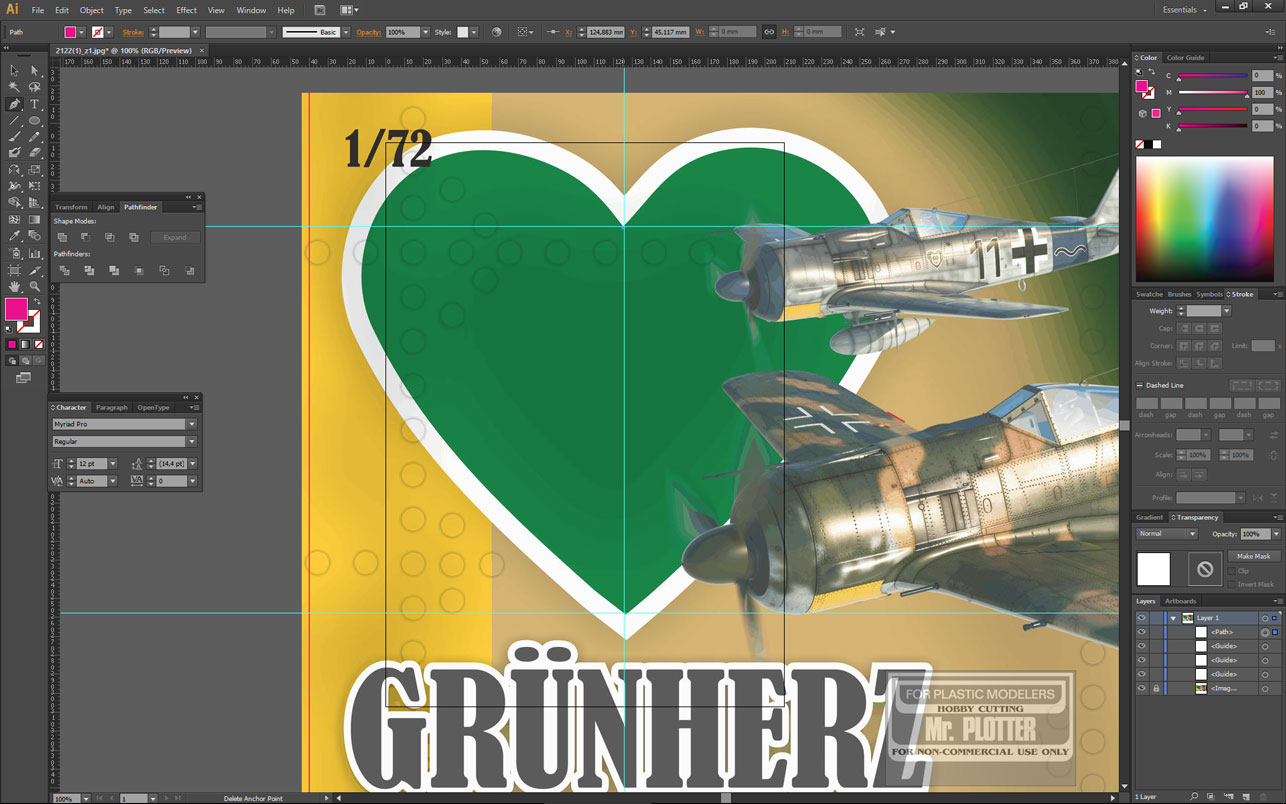

Jako obvykle začneme tím, že si vytvoříme nový dokument (Ctrl+N). Do něj si nakopírujeme zdrojový obrázek námi požadovaného symbolu. Ten je dobré mít co největší. My jsme pro náš účel použili přebal krabice od Mr. Eduarda (doufám, že to Mr. Šulcovi nebude vadit) stažený z firemního obchodu. Na obrázek si v prvním kroku nataháme z pravítka vodící linky. Pokud se nám nezobrazuje pravítko tak si jej zapneme přes Zobrazit-> Pravítko (Ctrl+R) Nám by teoreticky stačila pouze jedna vodicí linka – ta podle které budeme zrcadlit. Já jsem si ze zvyku přidal ještě další dvě do vrcholů srdce. Pokud máme vše nastaveno, tak velmi důrazně doporučuji si všechny vodící linky i podkladový obrázek zamknout, aby jsme s nimi náhodou nechtěně nepohnuli.
Nyní si vybereme nástroj Pero (P) a nakreslíme první bod v průsečíku vodících linek odtud přejedeme myší na okraj srdce a vytvoříme další bod. Přejedeme myší do druhého průsečíku vodících linek a nakreslíme třetí bod. Nyní se přiblížíme k prvnímu nakreslenému bodu a program by nám měl nabídnout změnou kurzoru uzavření objektu. Tři body nejsou úplně mnoho, ale teoreticky by nám na nakreslení celé poloviny mohly stačit – a kdyby ne, tak si další můžeme později libovolně přidat. Nyní si vytvořený trojúhelník vybereme pomocí nástroje pro výběr (V) a zvolíme mu nějakou barvu. Doporučuji co nejvíce kontrastní k pozadí. S oblibou používám jednotlivé CMYK barvy. Zde jsem si zvolil 100% magentu. Na závěr si ještě upravíme průhlednost, aby jsme mohli lépe kontrolovat obrysy. Já jsem zvolil 50% krytí, ale klidně se dá nastavit i méně.

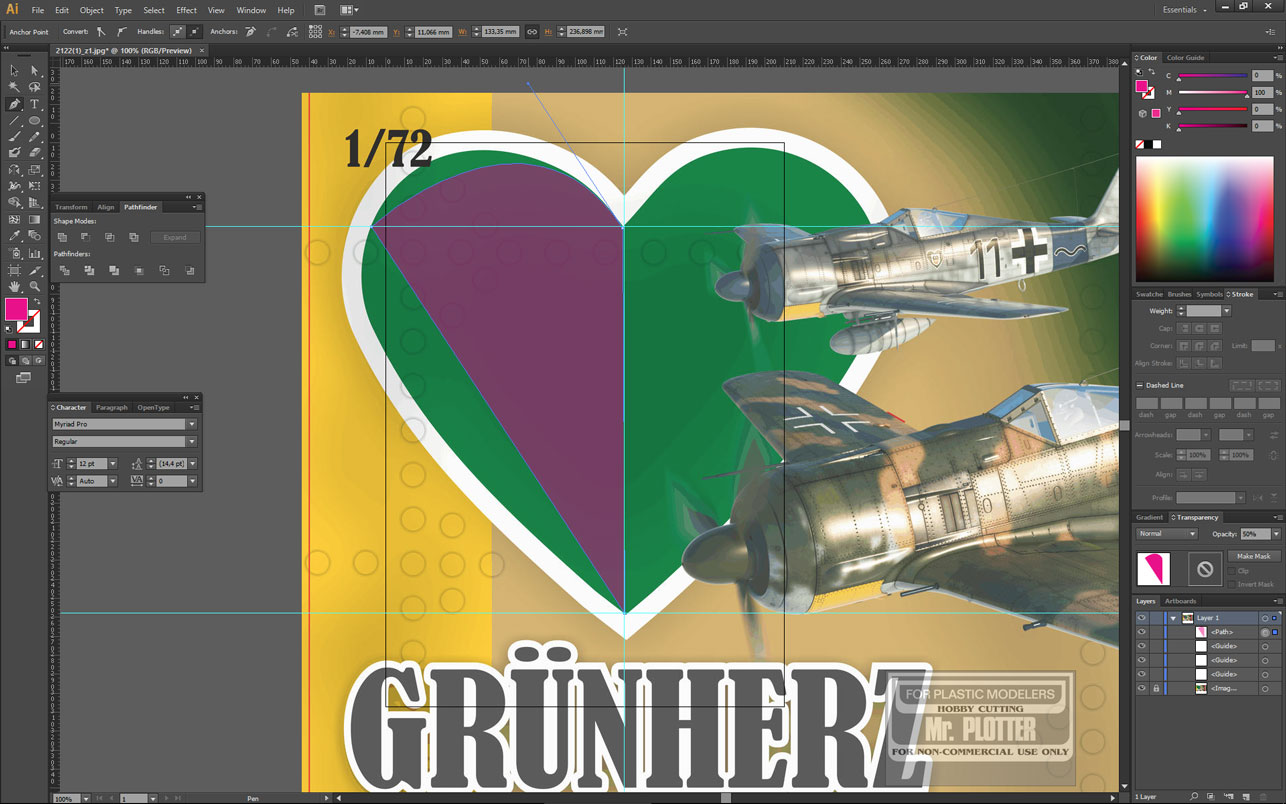

V dalším kroku si opět zvolíme nástroj pero (P) a společně se stisknutou klávesou Alt začneme z jednotlivých kotevních bodů tahat řídící přímky. Tím kolik je vytáhneme, se budeme snažit přibližovat konečnému tvaru objektu. Pokud nám sousední bod nepředstavuje nějaký zlom nebo velkou změnu směru, tak se budeme snažit dostat jen do půlky požadovaného obrysu. Větší vyklenutí uděláme zase z dalšího bodu. Toto chce trochu cviku, napoprvé to asi bude docela boj.

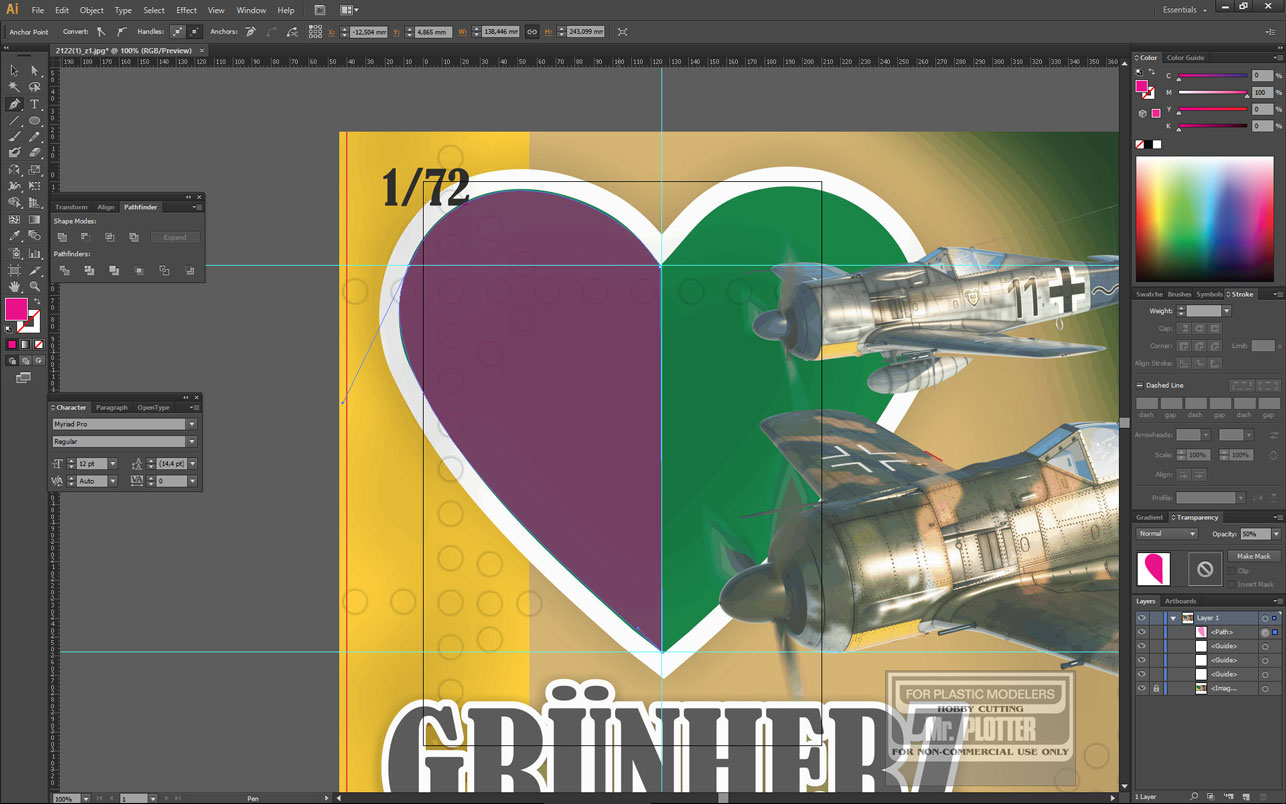

Aby byl obrys hladký, tak v největším vyklenutí je potřeba, aby měly řídící přímky polohu tečny. Jinak nám vznikne nepěkný roh. Postupnou úpravou všech kotevních bodů vytvoříme polovinu srdce.

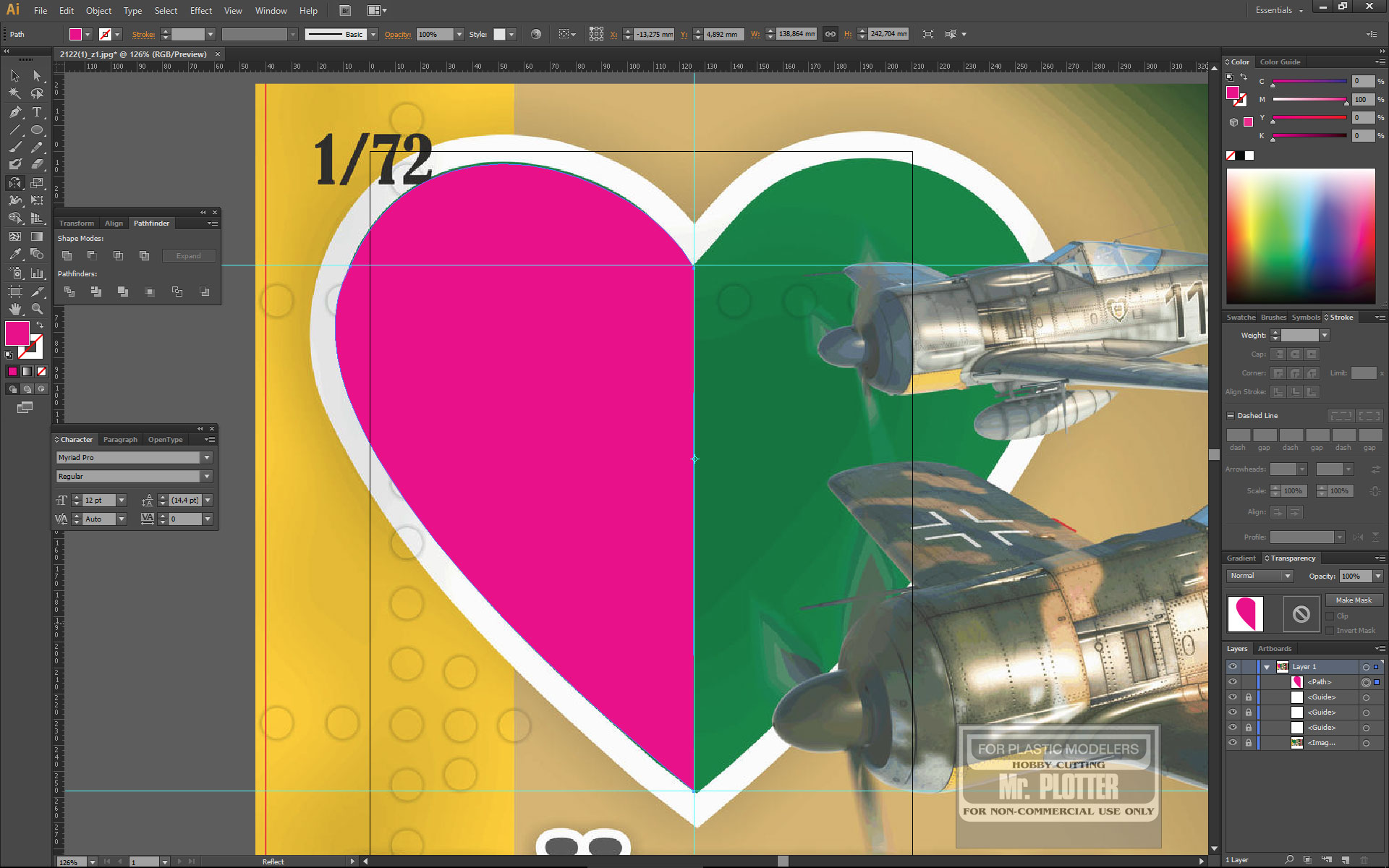

Nyní, kdy máme obrys podle představ můžeme nastavit opět průhlednost na 0, respektive krytí na 100%. Do dalšího kroku si necháme celý objekt vybraný…

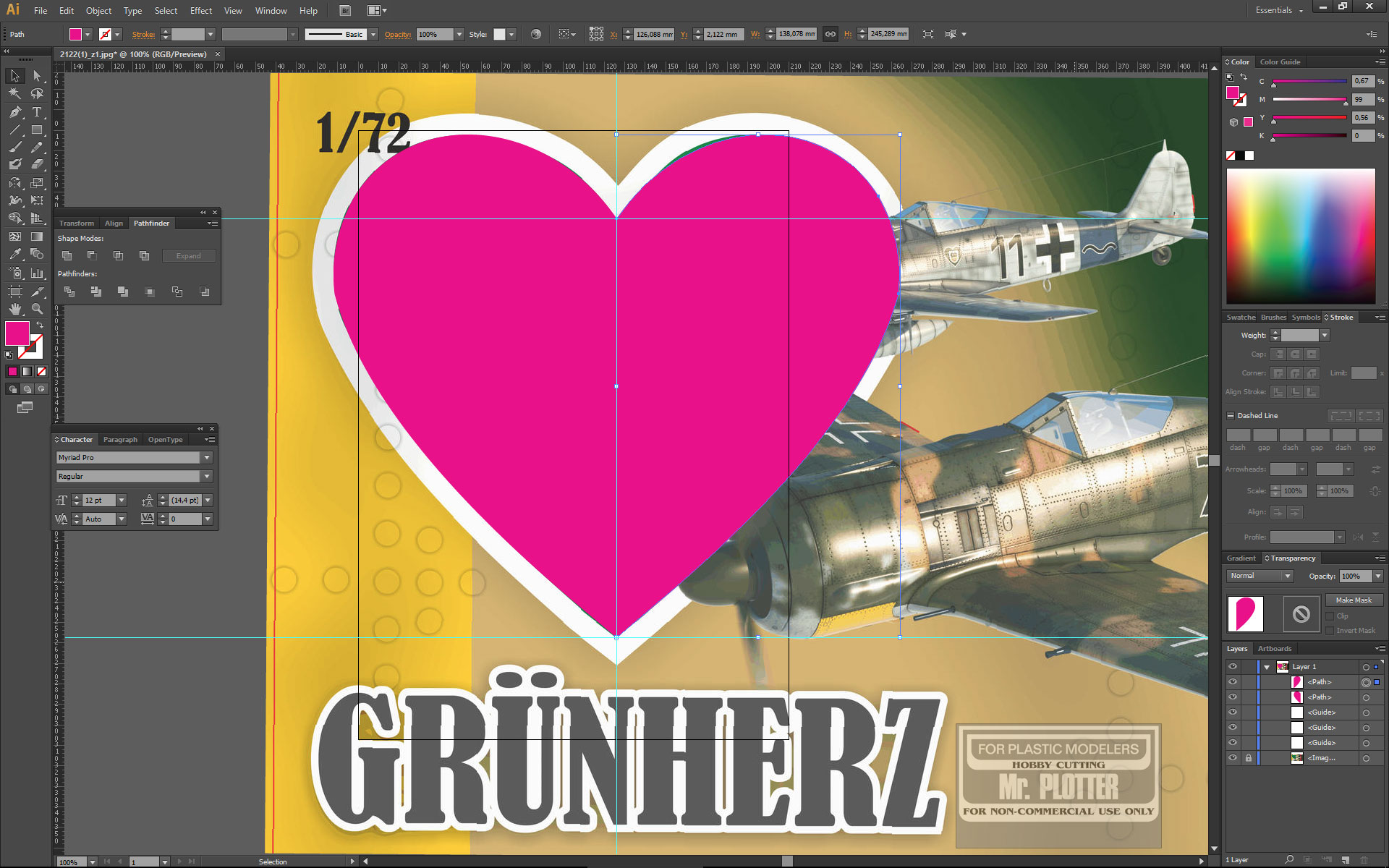

…a zvolíme si nástroj pro zrcadlení (O). Nejprve kliknutím někam na vodící linku, která nám tvoří osu, zvolíme bod podle kterého budeme zrcadlit. Stiskneme a podržíme klávesy Alt+Shift a tažením myší tak dlouho, až se nám objeví druhá polovina v požadované poloze vytvoříme druhou část našeho srdce. Při tomto dost záleží, ve které části osy jsme si zvolili střed zrcadlení (doporučuji pro pochopení, jak to celé funguje, vyzkoušet umístit bod nad, pod a někam do objektu). Nyní máme srdce sice už nakreslené, ale stále je ze dvou polovin, nástrojem pro výběr (V) si je tedy obě vybereme a zvolíme nástroj pro sloučení objektů. Mělo by nám vzniknout celistvé srdce tvořené pouze jednou částí.

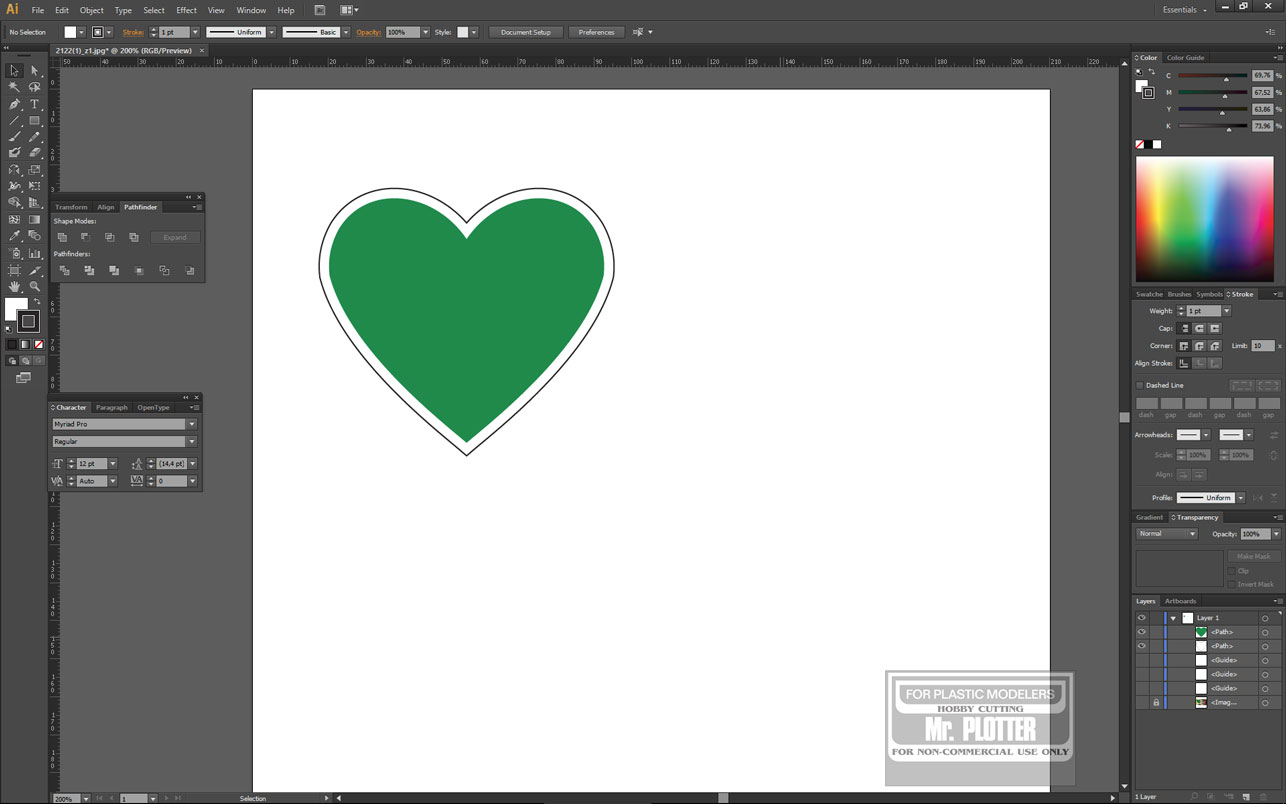

Dále už to bude pohodička. Změníme barvu výplně na zelenou a přidáme bílý okraj.

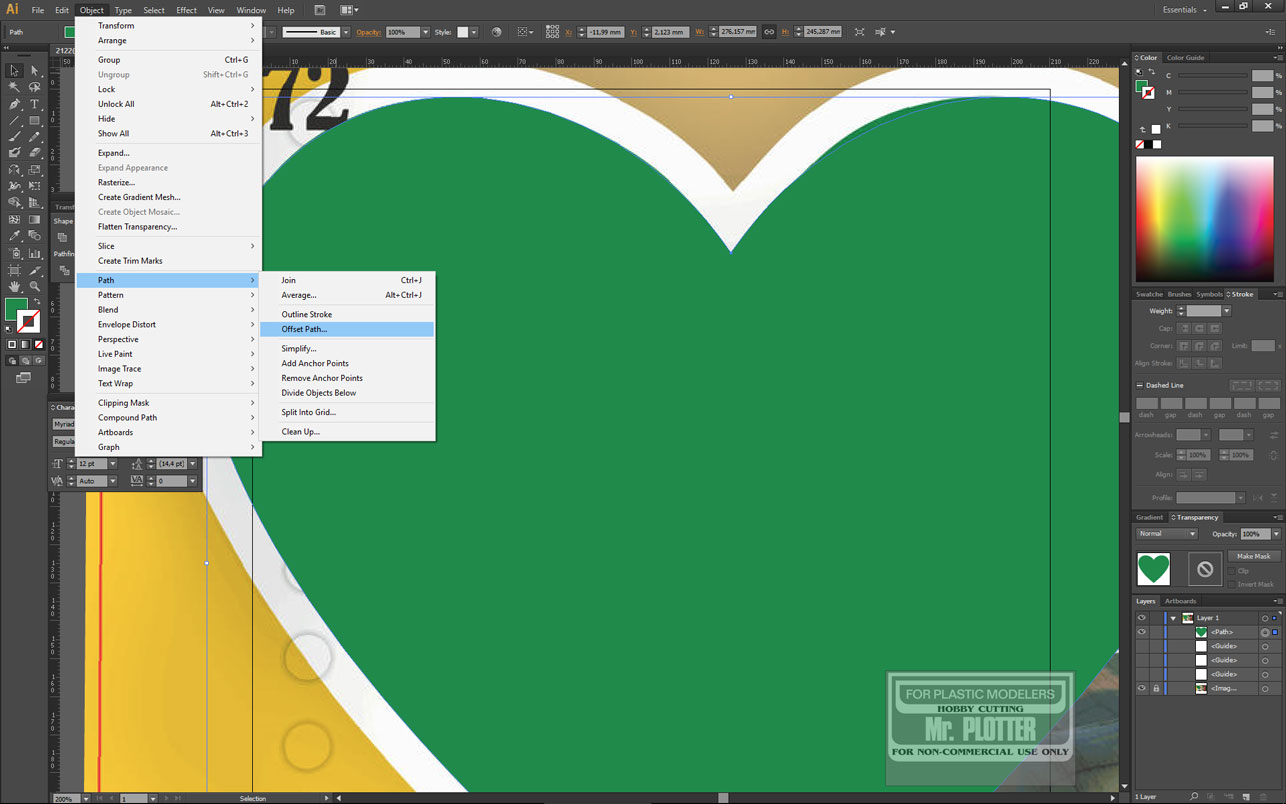

Ten vytvoříme tak, že máme stále vybrané celé srdce a zvolíme nástroj pro kontury. Tady buď tažením myší nebo kombinací odsazení a případně počtu kroků nakreslíme srdce o velikosti bílého okraje. (V illustratoru je postup rozdílný – tam zvolíme v roletce cestu a funkci offset a do políčka pro hodnotu vepíšeme třeba 4 mm. Zároveň se zatrženým boxíkem pro náhled okamžitě vidíme, jak na tom jsme. Pokud jsme mimo, tak kurzorovou klávesou nahoru hodnotu zvětšujeme, dolů zmenšujeme a jakmile je obrys podle našich představ, tak jen změnu potvrdíme. Pokud by byl krok příliš velký, tak se dá hodnota až na desetitisíciny mm zadat i ručně) Tímto by jsme měli mít dokresleno. V Corelu si při použití více kroků odmažeme to, co vzniklo navíc. Označíme si srdce s obrysem a zvolíme mu bílou barvu výplně.
Pokud chceme vidět na pracovní ploše, kam až sahá bílý okraj, tak si ještě zvolíme barvu čáry obrysu. Teď můžeme po odemčení odstranit všechny pomocné vodící linky a podkladový obrázek. Máme hotovo. Teď už zbývá jen znak zmenšit do měřítka a můžeme řezat.
